Нижний уровень системы АПК-ДК

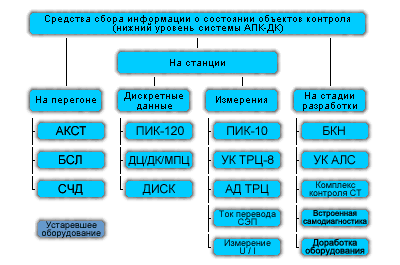

Нижний уровнь системы АПК-ДК построен на специализированных контроллерах, обеспечивающих съём и первичную обработку информации, снимаемой с устройств ЖАТ.
Все контроллеры устанавливаються в непосредственной близости от объектов контроля.
Подсистема нижнего уровня
Основными техническими средствами, обеспечивающими автоматическое регулирование и безопасность движения поездов, являются системы железнодорожной автоматики и телемеханики (СЖАТ). К ним относятся:
- Системы электрической централизации управления стрелками и сигналами (ЭЦ);
- Системы интервального регулирования движением поездов - системы автоматической блокировки (АБ) и полуавтоматической блокировки (ПАБ);
- Системы автоматической локомотивной сигнализации (АЛС);
- Системы автоматического управления движением поездов (автоведения) и тормозами (САУТ);
- Системы автоматического управления переездной сигнализацией и шлагбаумами;
- Системы диспетчерской централизации (ДЦ) и контроля (ДК);
- Системы съема и передачи данных с линейных объектов (СПД-ЛП).
Именно системы железодорожной автоматики являються объектами контроля системы АПК-ДК.
Система АПК-ДК (СДУМ) предназначена для сбора информации, отсутствующей в автоматизированной системе диспетчерского управления и необходимой для организации процесса технического обслуживания средств ЖАТ и других,
а также для оперативного восстановления их работоспособности при появлении отказов или принятия других экстренных мер для предотвращения опасных ситуаций или сбоя в движении поездов.
АПК-ДК (СДУМ) выполняет функции контроля состояния перегонов, оборудованных автоблокировкой с распределенным размещением аппаратуры, контроля технического состояния и диагностики станционных устройств ЖАТ,
сбор информации от средств контроля технического состояния подвижного состава и от других распределенных источников информации, не участвующих непосредственно в управлении движением поездов.
Система функционирует совместно с аппаратурой контролируемого пункта, оптимально сочетая линейные устройства ДЦ и ДК: в ДЦ необходимы дискретные сигналы от устройств ЭЦ,
в ДК кроме этих сигналов нужны аналоговые значения конкретных параметров устройств. Между линейными устройствами ДЦ и ДК на станционном уровне должна быть увязка для передачи дискретных сигналов от устройств ДЦ к устройствам ДК
и в обратном направлении для ввода в ДЦ информации о состоянии перегонов.
АПК-ДК также обеспечивает сбор и передачу в РЦУП информации от устройств контроля состояния подвижного состава (ДИСК, ПОНАБ и др.).
|
